15NiCuMoNb5-6-4無縫鋼管

 1.產(chǎn)品簡介

 15NiCuMoNb5-6-4無縫鋼管（DIWA 373、15NiCuMoNb5、或稱WB36）是由德國曼內(nèi)斯曼公司首先研制的，用于核發(fā)電機(jī)組和高參數(shù)火力發(fā)電機(jī)組的材料。它是在碳錳鋼的基礎(chǔ)上添加Ni-Cu-Mo-Nb合金元素發(fā)展起來的，由于該鋼種加入了Ni、Cu、Mo、Nb等合金元素，起到了細(xì)晶強(qiáng)化以及沉淀強(qiáng)化的效果，從而大大提高了該鋼種的高溫強(qiáng)度以及持久強(qiáng)度，并且Cu的加入并沒有降低鋼的持久塑性。該鋼的特點(diǎn)是強(qiáng)度高，屈服極限比20G鋼高40%，使用溫度為400℃，可用作管壁溫度達(dá)500℃的高壓管道，或用作高參數(shù)火力發(fā)電機(jī)組，如超臨界機(jī)組中的鍋爐汽包、汽水分離器、集箱、蒸汽發(fā)生器、蒸汽管道以及核電設(shè)備等高溫、高壓部件。15NiCuMoNb5-6-4無縫鋼管執(zhí)行EN10216-2 歐洲標(biāo)準(zhǔn)。

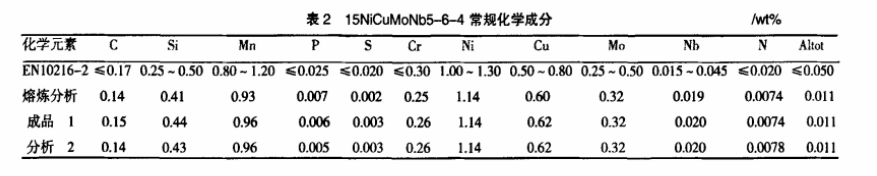

 2.化學(xué)成分

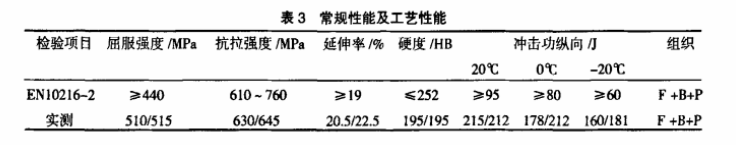

 3.力學(xué)性能（機(jī)械性能）

    4.金相組織

    15NiCuMoNb5-6-4無縫鋼管（DIWA 373、WB36）鋼的供貨狀態(tài)為正火（淬火）+回火。經(jīng)正火+回火的最終熱處理后，金相組織為貝氏體+鐵素體+索氏體或貝氏體+少量鐵素體。

    5.焊接材料

    該鋼有良好的焊接性能。手工焊焊條L-80（AWS-E11016G），鎢極氬弧焊焊絲用SMH-80（AWS-E110S）或相應(yīng)的國產(chǎn)焊接材料。為避免焊接裂紋產(chǎn)生，焊前要進(jìn)行預(yù)熱（溫度為150-200℃）。焊后進(jìn)行去應(yīng)力處理。

    國產(chǎn)試制的WB36具有良好的可焊性。其冷裂紋敏感性較大，但預(yù)熱150℃就可防止冷裂紋產(chǎn)生，對再熱裂紋不敏感。采用焊條手工電弧焊CHE607NI打底H10Mn2NiMoA/H08Mn2MoA焊絲配SJ101焊劑埋弧自動(dòng)焊焊滿，經(jīng)530-600℃焊后熱處理具有良好的性能，可以滿足制造要求 。
